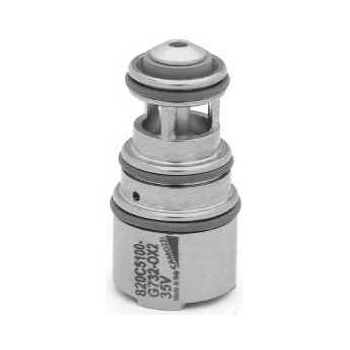

代号 类型 基体设计形式 公称直径 () 材料（基体）
810C5100-F132 插装式阀 插装式 5 黄铜
820C5100-G732 插装式阀 插装式 6,6 黄铜
830C5100-K132 插装式阀 插装式 9 黄铜

气动参数
阀位机能
工作方式
安装方式
公称直径
流量
Kv (l/min)
工作压力
工作温度
介质
响应时间
安装位置 二位二通，二位三通，常闭 [NC]
截至式，气控
板式插装
5 ... 9 mm
见 Kv 值
10 ... 38
-0.9 ÷ 2 ... 7 bar
0 ÷ 50°C
经过滤的压缩空气（过滤精度等级符合 ISO 8573-1 5.4.4）或惰性气体
打开 < 15 ms，关闭 < 15 ms
任意

与介质接触的材料 插装
阀体
内部零件
密封件 黄铜
铝合金

FKM
