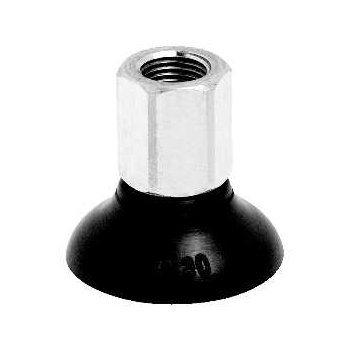

类型 由橡胶件和螺纹接头组成，高耐磨性
结构形式 - 螺纹接头和橡胶件不预先装配
- 直径小于 60mm 的吸盘，螺纹接头与橡胶件安装在一起
- 直径大于 60mm 的吸盘，螺纹接头与硫化在橡胶件上的安装盘安装在一起
维护保养 可更换橡胶件
工作温度 丁腈橡胶材质：-30 ÷ 120°C（短时间，< 30s）；-10 ÷ 70°C（长时间）
硅橡胶材质：-50 ÷ 220°C（短时间，< 30s）；-30 ÷ 180°C（长时间）

代号 类型 材料 螺纹类型 螺纹 (1)
VTCF-0100N-1/8F 扁平吸盘 (圆形) NBR 内螺纹 G1/8
VTCF-0150N-1/8F 扁平吸盘 (圆形) NBR 内螺纹 G1/8
VTCF-0200N-1/8F 扁平吸盘 (圆形) NBR 内螺纹 G1/8
VTCF-0250N-1/8F 扁平吸盘 (圆形) NBR 内螺纹 G1/8
VTCF-0300N-1/8F 扁平吸盘 (圆形) NBR 内螺纹 G1/8
VTCF-0350N-1/8F 扁平吸盘 (圆形) NBR 内螺纹 G1/8
VTCF-0400N-1/8F 扁平吸盘 (圆形) NBR 内螺纹 G1/8
VTCF-0500N-1/8F 扁平吸盘 (圆形) NBR 内螺纹 G1/8
VTCF-0100S-1/8F 扁平吸盘 (圆形) 硅橡胶 内螺纹 G1/8
VTCF-0150S-1/8F 扁平吸盘 (圆形) 硅橡胶 内螺纹 G1/8
VTCF-0200S-1/8F 扁平吸盘 (圆形) 硅橡胶 内螺纹 G1/8
VTCF-0250S-1/8F 扁平吸盘 (圆形) 硅橡胶 内螺纹 G1/8
VTCF-0300S-1/8F 扁平吸盘 (圆形) 硅橡胶 内螺纹 G1/8
VTCF-0350S-1/8F 扁平吸盘 (圆形) 硅橡胶 内螺纹 G1/8
VTCF-0400S-1/8F 扁平吸盘 (圆形) 硅橡胶 内螺纹 G1/8

VTCF-0500S-1/8F 扁平吸盘 (圆形) 硅橡胶 内螺纹 G1/8
