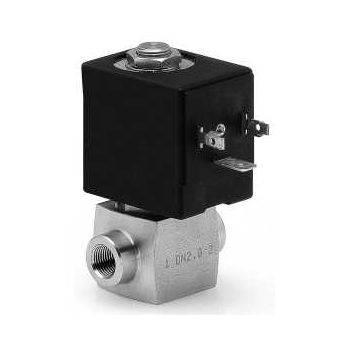

代号 类型 公称直径 () 材料（基体） 阀位机能
CFB-D21A-...X-* 流体阀 1,5 不锈钢 2/2 NC
CFB-D21B-...X-* 流体阀 2 不锈钢 2/2 NC
CFB-D21C-...X-* 流体阀 2,5 不锈钢 2/2 NC
CFB-D22B-...X-* 流体阀 2 不锈钢 2/2 NC
CFB-D22C-...X-* 流体阀 2,5 不锈钢 2/2 NC
CFB-D22E-...X-* 流体阀 3 不锈钢 2/2 NC
CFB-D23E-...X-* 流体阀 3 不锈钢 2/2 NC
CFB-D23F-...X-* 流体阀 4 不锈钢 2/2 NC
CFB-D24E-...X-* 流体阀 3 不锈钢 2/2 NC
CFB-D24F-...X-* 流体阀 4 不锈钢 2/2 NC
CFB-D32A-...X-* 流体阀 1,5 不锈钢 3/2 NC
CFB-D32B-...X-* 流体阀 2 不锈钢 3/2 NC
CFB-D32C-...X-* 流体阀 2,5 不锈钢 3/2 NC
CFB-D32E-...X-* 流体阀 3 不锈钢 3/2 NC

气动参数
阀位机能
工作方式
接口
公称直径
公称流量
Kv (m³/h)
工作压力
介质
响应时间
安装位置 二位二通，常闭 [NC]
截止式
G1/8 ... G1/2
1.5 ... 4 mm
请参考 Kv 值
0.08 ... 0.28
0 ÷ 6 ... 25 bar
-10 ÷ 140°C
运动粘度不超过 37cST 或 5°E 的空气，水或液体
打开 < 15 ms，关闭 < 25 ms
任意

与介质接触的材料 交流（AC）24V AC，110V AC（60 Hz），220/230V AC（50/60 Hz）
直流（DC）12V DC，24V DC
阀体
密封件
内部零件 交流（AC）± 10%
直流（DC）± 5%

电气参数 见下表
电压
电压允差
功率消耗
工作循环
绝缘等级
电气连接
防护等级 12V DC - 24V DC - 24V AC 50 Hz - 110V AC 50/60 Hz - 220/230V AC 50/60 Hz
DC：± 5% - AC: ± 10%
DC：19 W - AC：15 VA
100%，连续工作
H
插座（符合 DIN 43650 标准，A 类）
IP65（带插座）

可按要求定制特殊类型的产品
