代号 类型 工作方式 公称直径 () 膜片材料 接口 材料（基体） 阀位机能

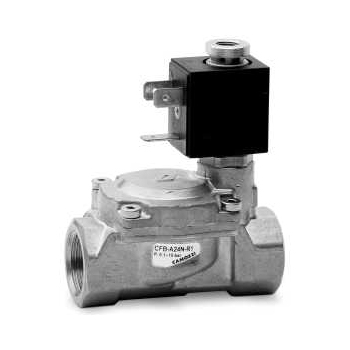

CFB-A23L-R1-B7B
CFB-A24N-R1-B7B
CFB-A25P-R1-B7B
CFB-A26R-R1-B7B
CFB-A27T-R1-B8B
CFB-A28X-R1-B8B
CFB-A29Z-R1-B8B

气动参数
阀位机能
工作方式
接口
公称直径
公称流量
Kv (m³/h)
工作压力
工作温度
介质
响应时间 (ISO 12238)
手控装置
安装位置 二位三通，二位二通，常闭 [NC]，常开 [NO]
直动式，膜片式，混合式
G1/8 … G2
1.4 … 50 mm
参考 Kv 值
0.14 … 36.0
0 ÷ 0.8 … 22 bar
-10°C ÷ +90°C ... 140°C
运动粘度不超过 37 cST 或 5°E 的空气、水或液体
打开 < 15 ms，关闭 < 25 ms
详见后续电磁阀参数表
任意

与介质接触的材料
阀体
密封件
内部零件 黄铜（可按要求提供镀镍黄铜或镀镍黄铜，表面带碱性颗粒）
NBR（CFB-A）- FKM（CFB-B, CFB-D）- EPDM（可按要求提供）
不锈钢 - 不锈钢和黄铜（CFB-D1）

电气参数
电压
电压允差
功率消耗
工作循环
绝缘等级
电气连接
防护等级 12 V DC, 24 V DC - 24 V 50 Hz, 110 V 50/60 Hz, 220/230 V 50/60 Hz
±5% (DC) - ±10% (AC)
10 … 30 W (DC) - 9 … 29 VA (AC)
100%, 连续工作
H (180°C)
插座（DIN 43650，A 类）
IP65（带插座）

可按要求定制特殊类型的产品
