代号 类型 接口 阀位机能 流量 () 结构形式

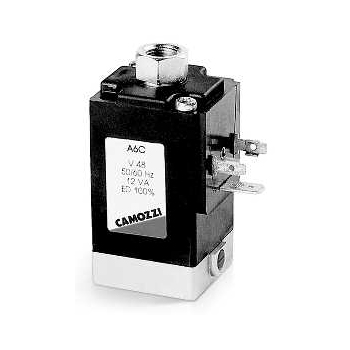

623-15E-A6* 直动式电磁阀 G3/8 2/2 NC 230 截止式
623-15F-A6* 直动式电磁阀 G3/8 2/2 NC 333 截止式
623-15G-A6* 直动式电磁阀 G3/8 2/2 NC 520 截止式

气动参数
阀位机能
工作方式
接口
公称直径
公称流量
Kv (l/min)
工作压力
工作温度
介质
响应时间 (ISO 12238)
手控装置
安装位置 二位三通，二位二通，常闭 [NC]，常开 [NO]
截止式
G1/8 - G3/8 - ø4 快插接头 - CNOMO 安装面
2 … 4 mm
80 … 350 Nl/min
1.2 … 8.0
0 ÷ 6 … 15 bar
60°C（氟橡胶密封件），-50 ÷ 50°C（丁腈橡胶密封件）
经过滤的压缩空气（过滤精度等级符合 ISO 8573-1 5.4.4 - 5.1.4 -50°C 低温型电磁阀）或惰性气体
打开 < 15 ms，关闭 < 25 ms
详见后续电磁阀参数表
任意

与介质接触的材料
阀体
密封件
内部零件 镀镍黄铜或阳极氧化铝
NBR（可按要求提供氟橡胶）
不锈钢

电气参数
电压
电压允差
功率消耗
工作循环
绝缘等级
电气连接
防护等级 12 … 110 V DC - 24 … 230 V AC 50/60 Hz
±10% (DC) - +10% ÷ -15% (AC)
10 W (DC) - 19 VA (AC 吸合时), 12 VA (AC 保持时)
100%, 连续工作
H (180°C)
插座（DIN 43650，A 类）
IP65（带插座）

可按要求定制特殊类型的产品
