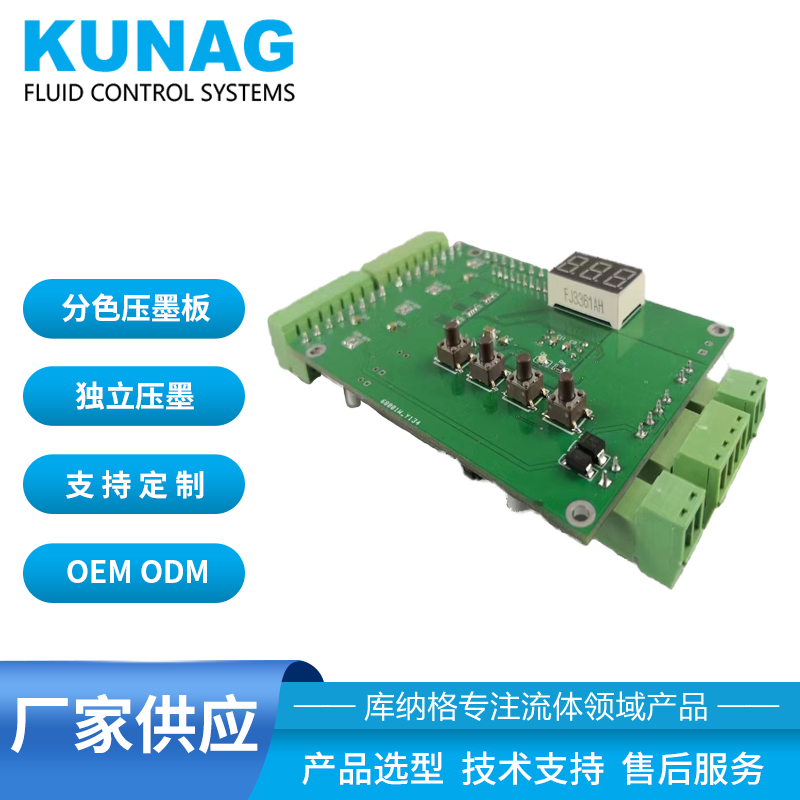

产品描述:

本控制板为单独的一块控制板,主要实现两个主要功能。
第一个是实现二级墨盒下端电磁阀的启停控制,并且控制电磁阀工作电压,降低电磁阀发热,从而降低功耗。
第二个是实现利用二级墨盒上的电磁阀来实现分色单独压墨功能,并且压墨压力可控,避免压力过高损坏喷头,而且压墨正压与墨路工作负压平缓切换,避免气压波动。

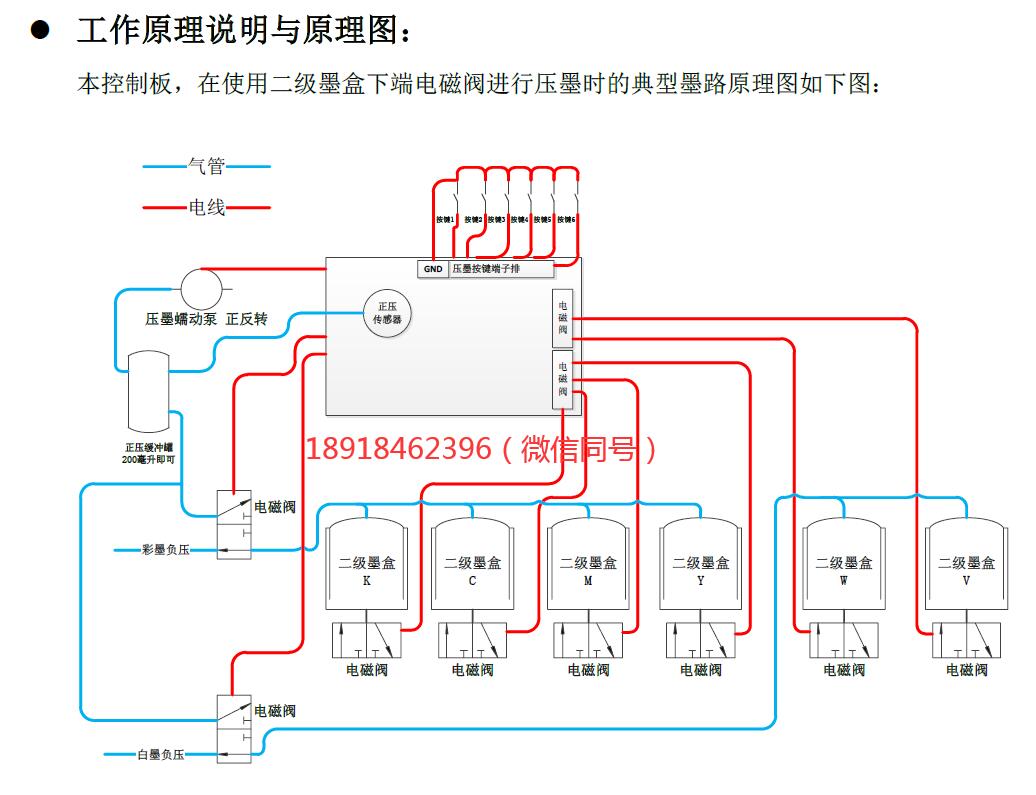

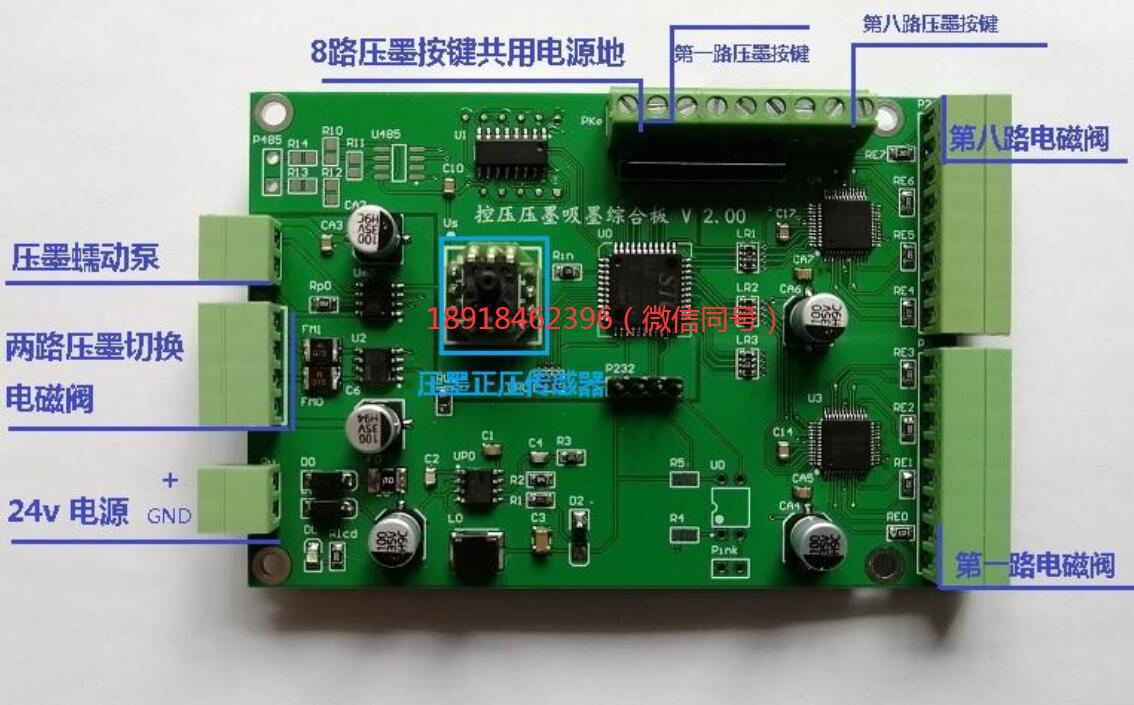

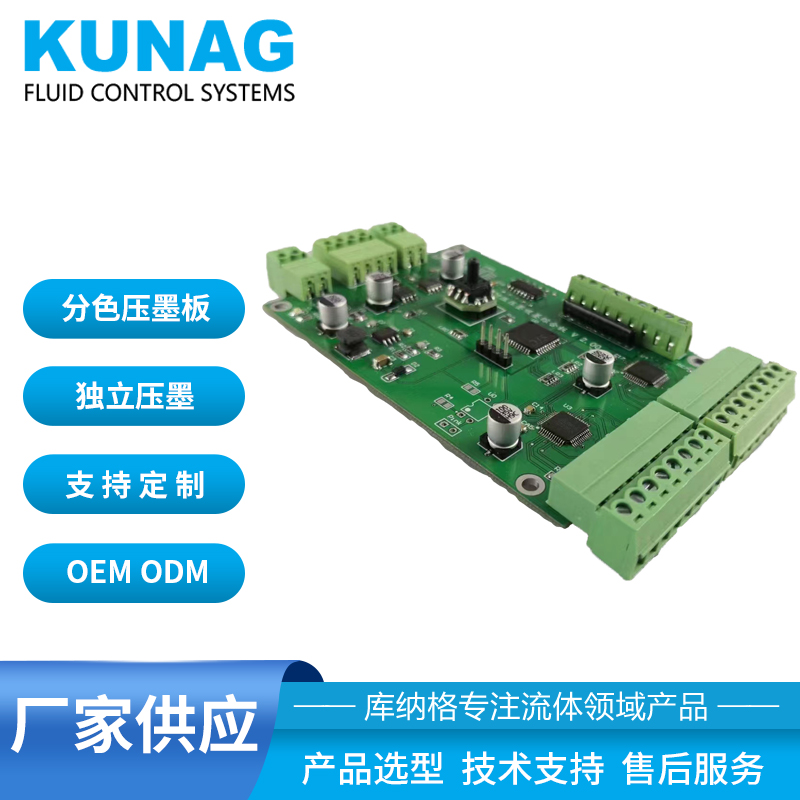

板卡与接线说明,见下图。

接线说明:
24v电源:板卡供电,12V或24V均可,主要取决于二级墨盒上的电磁阀工作电压,以及压墨蠕动的工作电压。
第一路~第八路电磁阀:端子共有两组,每组接4个电磁阀,正负极接线均单独接线,接二级墨盒下端的电磁阀。只要电磁阀接好,卡板供电后,电磁阀启动1秒后,即进入降压输出模式(电压设置见后面的参数设置说明),板卡即可正常使用。如果不需要分色压墨,接线完成,就可以使用了。
第一路~第八路压墨按键:本组端子,用于需要压墨时,接压墨控制按键,一共9个接口,最左侧的端口是电源的GND端,其余8个,是开关按键的接线。不论用几个开关按键,开关的一端全部并联后接入电源GND端,另外一端接入其他端子孔。最多接8路按键,也就是本板卡最多支持8个通道的单独压墨。
压墨蠕动:该端子,用于连接产生压墨气压的蠕动,由于蠕动正反转时,可以产生正压与负压,因此本板卡控制压墨时,先由负压变正压压墨,压墨完成后再变负压,然后切换到墨路工作负压,实现平滑切换。
两路压墨切换电磁阀:由于正常的墨路工作时,在二级墨盒中是负压,而压墨使用正压,而正压与负压是由两个不同的控制单元产生,因此需要切换,使用两位三通电磁阀(气阀)进行切换,这两个端子就是接切换电磁阀的。
压墨正压传感器:压墨时,需要控制压墨压力,压墨压力的反馈,由该传感器负责,当压力达到或者超过设定压力时,会暂停压墨蠕动的打气工作。以保护喷头,避免压力过大损伤喷头。
