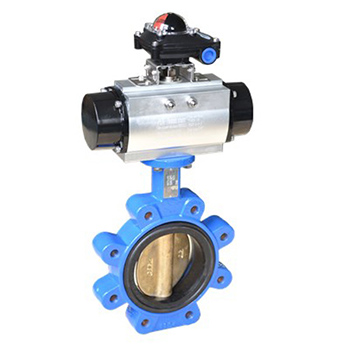

LT凸耳对夹式气动蝶阀气动执行器双作用单作用常闭单作用常开

阀体材质：球铁、铸钢、304、316，316L
阀板材质：球铁镀镍、尼龙板、304、316、316L、1.4529、2507
阀座材质： EPDM、NBR、PTFE等
连接方式： LT对夹式
法兰标准： GB、ANSI、JIS、DIN
压力等级： PN10、PN16
气动执行器：双作用、单作用常闭、单作用常开
气动附件：电磁阀、空气过滤减压阀、电气定位器、手轮等

描述
LT凸耳式气动蝶阀产品概述及用途
LT凸耳式气动蝶阀由气动执行器和中线蝶阀组成，气动蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。与电气定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。可广泛应用于石油、化工、海工、钻井平台等工业自动控制系统中作远距离集中控制或就地控制。

特点与标准
高平台设计符合ISO5211标准，可以ISO5211标准执行器，直接连接。互换性好

凸耳气动蝶阀技术参数
阀体
公称通径：DN50-DN600
阀体材质：球墨铸铁、304、316
连接方式：凸耳对夹式
压力等级：PN10、PN16
结构形式：LT凸耳中线结构

阀内组件
阀板材质：球墨铸铁镀镍、尼龙涂层、铝青铜、304、316、316L、1.4529、2507
阀杆材质：不锈钢410、304
适用介质：水、液体、气体、油类、粉体、蒸汽

设计制造标准
设计制造：GB/T12238-2008
连接标准：JB/T 79.1-1994 ASME B16.10
结构长度：GB/T12221-2005 ASME B16.5
压力试验：GB/T13927-2008

气动执行器
双作用：通气开、通气关，气源故障保持当前位置
单作用气开式：通气开、断气关，气源故障关闭
单作用气关式：通气关、断气开，气源故障打开
可选附件：换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀、电气部分可以选防爆

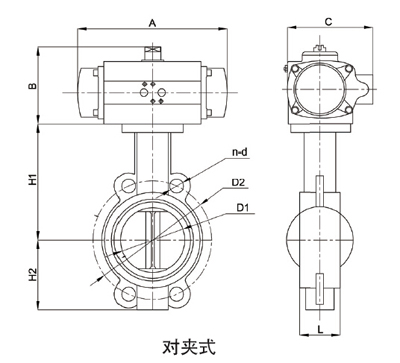

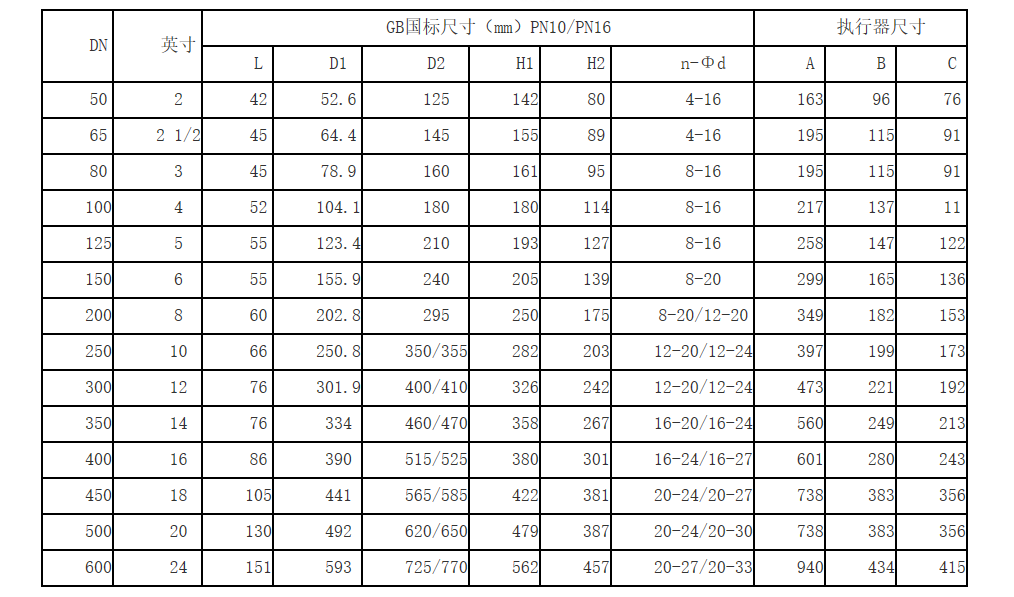

气动蝶阀尺寸图
