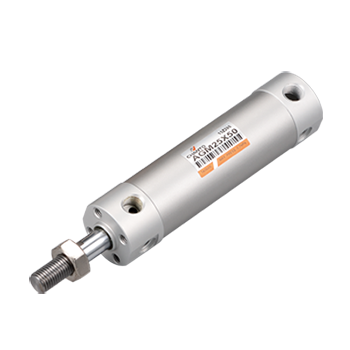

高强度气缸 AG系列 CHANTO产品台湾长拓上海销售

气缸是气压传动中将压缩气体的压力能转换为机械能的气动执行元件。气缸有作往复直线运动的和作往复摆动的两类。将压缩空气的压力能转换为机械能，驱动机构作直线往复运动、摆动和旋转运动。
作往复直线运动的气缸又可分为单作用、双作用、膜片式和冲击气缸4种。
单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但行程短。
冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速(10～20米/秒)运动的动能，借以作功。冲击气缸增加了带有喷口和泄流口的中盖。中盖和活塞把气缸分成储气腔、头腔和尾腔三室。它广泛用于下料、冲孔、破碎和成型等多种作业。作往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴作摆动运动，摆动角小于 280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。
直线运动往复运动的气缸、摆动运动的摆动气缸、气爪等。
气缸结构：1）缸筒缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。2）端盖　端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
CHANTO气缸所设缓冲装置种类很多，上述只是其中之一，当然也可以在气动回路上采取措施，达到缓冲目的。组合气缸一般指气缸与液压缸相组合形成的气-液阻尼缸、气-液增压缸等。众所周知，通常气缸采用的工作介质是压缩空气，其特点是动作快，但速度不易控制，当载荷变化较大时，容易产生“爬行”或“自走”现象；而液压缸采用的工作介质是通常认为不可压缩的液压油，其特点是动作不如气缸快，但速度易于控制，当载荷变化较大时，采用措施得当，一般不会产生“爬行”和“自走”现象。把气缸与液压缸巧妙组合起来，取长补短，即成为气动系统中普遍采用的气-液阻尼缸。实际是气缸与液压缸串联而成，两活塞固定在同一活塞杆上。液压缸不用泵供油，只要充满油即可，其进出口间装有液压单向阀、节流阀及补油杯。当气缸右端供气时，气缸克服载荷带动液压缸活塞向左运动（气缸左端排气），此时液压缸左端排油，单向阀关闭，油只能通过节流阀流入液压缸右腔及油杯内，这时若将节流阀阀口开大，则液压缸左腔排油通畅，两活塞运动速度就快，反之，若将节流阀阀口关小，液压缸左腔排油受阻，两活塞运动速度会减慢。这样，调节节流阀开口大小，就能控制活塞的运动速度。可以看出，气液阻尼缸的输出力应是气缸中压缩空气产生的力（推力或拉力）与液压缸中油的阻尼力之差。
CHANTO型号规格列表：
品名型号型号型号型号型号型号
高强度气缸 AGM20*25 AGC20*25 AGH20*25 AGM40*25 AGC40*25 AGH40*25
高强度气缸 AGM20*50 AGC20*50 AGH20*50 AGM40*50 AGC40*50 AGH40*50
高强度气缸 AGM20*75 AGC20*75 AGH20*75 AGM40*75 AGC40*75 AGH40*75
高强度气缸 AGM20*100 AGC20*100 AGH20*100 AGM40*100 AGC40*100 AGH40*100
高强度气缸 AGM20*125 AGC20*125 AGH20*125 AGM40*125 AGC40*125 AGH40*125
高强度气缸 AGM20*150 AGC20*150 AGH20*150 AGM40*150 AGC40*150 AGH40*150
高强度气缸 AGM20*175 AGC20*175 AGH20*175 AGM40*175 AGC40*175 AGH40*175
高强度气缸 AGM20*200 AGC20*200 AGH20*200 AGM40*200 AGC40*200 AGH40*200
高强度气缸 AGM20*250 AGC20*250 AGH20*250 AGM40*250 AGC40*250 AGH40*250
高强度气缸 AGM20*300 AGC20*300 AGH20*300 AGM40*300 AGC40*300 AGH40*300
高强度气缸 AGM20*350 AGC20*350 AGH20*350 AGM40*350 AGC40*350 AGH40*350
高强度气缸 AGM20*400 AGC20*400 AGH20*400 AGM40*400 AGC40*400 AGH40*400
高强度气缸 AGM20*450 AGC20*450 AGH20*450 AGM40*450 AGC40*450 AGH40*450
高强度气缸 AGM20*500 AGC20*500 AGH20*500 AGM40*500 AGC40*500 AGH40*500
高强度气缸 AGM25*25 AGC25*25 AGH25*25 AGM50*25 AGC50*25 AGH50*25
高强度气缸 AGM25*50 AGC25*50 AGH25*50 AGM50*50 AGC50*50 AGH50*50
高强度气缸 AGM25*75 AGC25*75 AGH25*75 AGM50*75 AGC50*75 AGH50*75
高强度气缸 AGM25*100 AGC25*100 AGH25*100 AGM50*100 AGC50*100 AGH50*100
高强度气缸 AGM25*125 AGC25*125 AGH25*125 AGM50*125 AGC50*125 AGH50*125
高强度气缸 AGM25*150 AGC25*150 AGH25*150 AGM50*150 AGC50*150 AGH50*150
高强度气缸 AGM25*175 AGC25*175 AGH25*175 AGM50*175 AGC50*175 AGH50*175
高强度气缸 AGM25*200 AGC25*200 AGH25*200 AGM50*200 AGC50*200 AGH50*200
高强度气缸 AGM25*250 AGC25*250 AGH25*250 AGM50*250 AGC50*250 AGH50*250
高强度气缸 AGM25*300 AGC25*300 AGH25*300 AGM50*300 AGC50*300 AGH50*300
高强度气缸 AGM25*350 AGC25*350 AGH25*350 AGM50*350 AGC50*350 AGH50*350
高强度气缸 AGM25*400 AGC25*400 AGH25*400 AGM50*400 AGC50*400 AGH50*400
高强度气缸 AGM25*450 AGC25*450 AGH25*450 AGM50*450 AGC50*450 AGH50*450
高强度气缸 AGM25*500 AGC25*500 AGH25*500 AGM50*500 AGC50*500 AGH50*500
高强度气缸 AGM32*25 AGC32*25 AGH32*25 AGM63*25 AGC63*25 AGH63*25
高强度气缸 AGM32*50 AGC32*50 AGH32*50 AGM63*50 AGC63*50 AGH63*50
高强度气缸 AGM32*75 AGC32*75 AGH32*75 AGM63*75 AGC63*75 AGH63*75
高强度气缸 AGM32*100 AGC32*100 AGH32*100 AGM63*100 AGC63*100 AGH63*100
高强度气缸 AGM32*125 AGC32*125 AGH32*125 AGM63*125 AGC63*125 AGH63*125
高强度气缸 AGM32*150 AGC32*150 AGH32*150 AGM63*150 AGC63*150 AGH63*150
高强度气缸 AGM32*175 AGC32*175 AGH32*175 AGM63*175 AGC63*175 AGH63*175
高强度气缸 AGM32*200 AGC32*200 AGH32*200 AGM63*200 AGC63*200 AGH63*200
高强度气缸 AGM32*250 AGC32*250 AGH32*250 AGM63*250 AGC63*250 AGH63*250
高强度气缸 AGM32*300 AGC32*300 AGH32*300 AGM63*300 AGC63*300 AGH63*300
高强度气缸 AGM32*350 AGC32*350 AGH32*350 AGM63*350 AGC63*350 AGH63*350
高强度气缸 AGM32*400 AGC32*400 AGH32*400 AGM63*400 AGC63*400 AGH63*400
高强度气缸 AGM32*450 AGC32*450 AGH32*450 AGM63*450 AGC63*450 AGH63*450
高强度气缸 AGM32*500 AGC32*500 AGH32*500 AGM63*500 AGC63*500 AGH63*500
