气缸是气压传动中将压缩气体的压力能转换为机械能的气动执行元件。气缸有作往复直线运动的和作往复摆动的两类。将压缩空气的压力能转换为机械能，驱动机构作直线往复运动、摆动和旋转运动。
作往复直线运动的气缸又可分为单作用、双作用、膜片式和冲击气缸4种。
单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但行程短。
冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速(10～20米/秒)运动的动能，借以作功。冲击气缸增加了带有喷口和泄流口的中盖。中盖和活塞把气缸分成储气腔、头腔和尾腔三室。它广泛用于下料、冲孔、破碎和成型等多种作业。作往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴作摆动运动，摆动角小于 280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。
直线运动往复运动的气缸、摆动运动的摆动气缸、气爪等。
气缸结构：1）缸筒 缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。2）端盖 　端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
CHANTO气缸所设缓冲装置种类很多，上述只是其中之一，当然也可以在气动回路上采取措施，达到缓冲目的。 组合气缸一般指气缸与液压缸相组合形成的气-液阻尼缸、气-液增压缸等。众所周知，通常气缸采用的工作介质是压缩空气，其特点是动作快，但速度不易控制，当载荷变化较大时，容易产生“爬行”或“自走”现象；而液压缸采用的工作介质是通常认为不可压缩的液压油，其特点是动作不如气缸快，但速度易于控制，当载荷变化较大时，采用措施得当，一般不会产生“爬行”和“自走”现象。把气缸与液压缸巧妙组合起来，取长补短，即成为气动系统中普遍采用的气-液阻尼缸。实际是气缸与液压缸串联而成，两活塞固定在同一活塞杆上。液压缸不用泵供油，只要充满油即可，其进出口间装有液压单向阀、节流阀及补油杯。当气缸右端供气时，气缸克服载荷带动液压缸活塞向左运动（气缸左端排气），此时液压缸左端排油，单向阀关闭，油只能通过节流阀流入液压缸右腔及油杯内，这时若将节流阀阀口开大，则液压缸左腔排油通畅，两活塞运动速度就快，反之，若将节流阀阀口关小，液压缸左腔排油受阻，两活塞运动速度会减慢。这样，调节节流阀开口大小，就能控制活塞的运动速度。可以看出，气液阻尼缸的输出力应是气缸中压缩空气产生的力（推力或拉力）与液压缸中油的阻尼力之差。

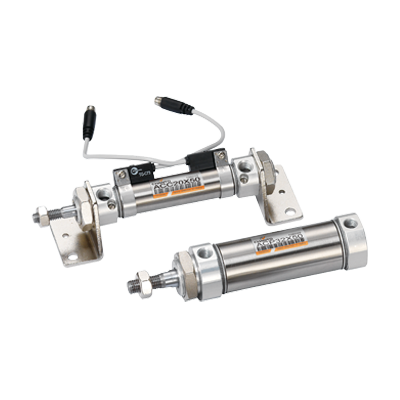

CHANTO型号规格列表：
品名 型号 型号 型号 型号 型号 型号
迷你气缸-空气缓冲 ACM20X25 ACM25X25 ACM32X25 ACM32X550 ACM40X250 ACC20X25
迷你气缸-空气缓冲 ACM20X50 ACM25X50 ACM32X50 ACM32X600 ACM40X300 ACC20X50
迷你气缸-空气缓冲 ACM20X75 ACM25X75 ACM32X75 ACM32X650 ACM40X350 ACC20X75
迷你气缸-空气缓冲 ACM20X100 ACM25X100 ACM32X100 ACM32X700 ACM40X400 ACC20X100
迷你气缸-空气缓冲 ACM20X125 ACM25X125 ACM32X125 ACM32X750 ACM40X450 ACC20X125
迷你气缸-空气缓冲 ACM20X150 ACM25X150 ACM32X150 ACM32X800 ACM40X500 ACC20X150
迷你气缸-空气缓冲 ACM20X175 ACM25X175 ACM32X175 ACM40X25 ACM40X550 ACC20X175
迷你气缸-空气缓冲 ACM20X200 ACM25X200 ACM32X200 ACM40X50 ACM40X600 ACC20X200
迷你气缸-橡胶缓冲 ACM20X250 ACM25X250 ACM32X250 ACM40X75 ACM40X650 ACC20X250
迷你气缸-橡胶缓冲 ACM20X300 ACM25X300 ACM32X300 ACM40X100 ACM40X700 ACC20X300
迷你气缸-橡胶缓冲 ACM20X350 ACM25X350 ACM32X350 ACM40X125 ACM40X750 ACC20X350
迷你气缸-橡胶缓冲 ACM20X400 ACM25X400 ACM32X400 ACM40X150 ACM40X800 ACC20X400
迷你气缸-橡胶缓冲 ACM20X450 ACM25X450 ACM32X450 ACM40X175 ACME40X250 ACC20X450
迷你气缸-橡胶缓冲 ACM20X500 ACM25X500 ACM32X500 ACM40X200 ACME40X300 ACC20X500
迷你气缸-橡胶缓冲 ACME20X25 ACME25X25 ACME32X25 ACME32X550 ACME40X350 ACC25X25
迷你气缸-橡胶缓冲 ACME20X50 ACME25X50 ACME32X50 ACME32X600 ACME40X400 ACC25X50
迷你气缸-橡胶缓冲 ACME20X75 ACME25X75 ACME32X75 ACME32X650 ACME40X450 ACC25X75
迷你气缸-橡胶缓冲 ACME20X100 ACME25X100 ACME32X100 ACME32X700 ACME40X500 ACC25X100
迷你气缸-橡胶缓冲 ACME20X125 ACME25X125 ACME32X125 ACME32X750 ACME40X550 ACC25X125
迷你气缸-橡胶缓冲 ACME20X150 ACME25X150 ACME32X150 ACME32X800 ACME40X600 ACC25X150
迷你气缸-橡胶缓冲 ACME20X175 ACME25X175 ACME32X175 ACME40X25 ACME40X650 ACC25X175
迷你气缸-橡胶缓冲 ACME20X200 ACME25X200 ACME32X200 ACME40X50 ACME40X700 ACC25X200
迷你气缸-橡胶缓冲 ACME20X250 ACME25X250 ACME32X250 ACME40X75 ACME40X750 ACC25X250
迷你气缸-橡胶缓冲 ACME20X300 ACME25X300 ACME32X300 ACME40X100 ACME40X800 ACC25X300
迷你气缸-橡胶缓冲 ACME20X350 ACME25X350 ACME32X350 ACME40X125 ACCE20X175 ACC25X350
迷你气缸-橡胶缓冲 ACME20X400 ACME25X400 ACME32X400 ACME40X150 ACCE20X200 ACC25X400
迷你气缸-橡胶缓冲 ACME20X450 ACME25X450 ACME32X450 ACME40X175 ACCE20X250 ACC25X450
迷你气缸-橡胶缓冲 ACME20X500 ACME25X500 ACME32X500 ACME40X200 ACCE20X300 ACC25X500
迷你气缸-橡胶缓冲-后吊型 ACC32X25 ACC40X75 ACCE25X200 ACCE40X175 ACCE20X350 ACCE32X500
迷你气缸-橡胶缓冲-后吊型 ACC32X50 ACC40X100 ACCE25X250 ACCE40X200 ACCE20X400 ACCE32X550
迷你气缸-橡胶缓冲-后吊型 ACC32X75 ACC40X125 ACCE25X300 ACCE40X250 ACCE20X450 ACCE32X600
迷你气缸-橡胶缓冲-后吊型 ACC32X100 ACC40X150 ACCE25X350 ACCE40X300 ACCE20X500 ACCE32X650
迷你气缸-橡胶缓冲-后吊型 ACC32X125 ACC40X175 ACCE25X400 ACCE40X350 ACCE25X25 ACCE32X700
迷你气缸-橡胶缓冲-后吊型 ACC32X150 ACC40X200 ACCE25X450 ACCE40X400 ACCE25X50 ACCE32X750
迷你气缸-空气缓冲 ACC32X175 ACC40X250 ACCE25X500 ACCE40X450 ACCE25X75 ACCE32X800
迷你气缸-空气缓冲 ACC32X200 ACC40X300 ACCE32X25 ACCE40X500 ACCE25X100 ACCE40X25
迷你气缸-空气缓冲 ACC32X250 ACC40X350 ACCE32X50 ACCE40X550 ACCE25X125 ACCE40X50
迷你气缸-空气缓冲 ACC32X300 ACC40X400 ACCE32X75 ACCE40X600 ACCE25X150 ACCE40X75
迷你气缸-空气缓冲 ACC32X350 ACC40X450 ACCE32X100 ACCE40X650 ACCE25X175 ACCE40X100
迷你气缸-空气缓冲 ACC32X400 ACC40X500 ACCE32X125 ACCE40X700 ACC40X800 ACCE40X125
迷你气缸-空气缓冲 ACC32X450 ACC40X550 ACCE32X150 ACCE40X750 ACCE20X25 ACCE40X150
迷你气缸-空气缓冲 ACC32X500 ACC40X600 ACCE32X175 ACCE40X800 ACCE20X50 ACC32X750
迷你气缸-空气缓冲 ACC32X550 ACC40X650 ACCE32X200 ACCE32X350 ACCE20X75 ACC32X800
迷你气缸-空气缓冲 ACC32X600 ACC40X700 ACCE32X250 ACCE32X400 ACCE20X100 ACC40X25
迷你气缸-空气缓冲 ACC32X650 ACC40X750 ACCE32X300 ACCE32X450 ACCE20X125 ACC40X50
迷你气缸-空气缓冲 ACC32X700 ACCE20X150
迷你气缸-空气缓冲 ACM20*25 ACM25*25 ACM32*25 ACM32*550 ACM40*250 ACC20*25
迷你气缸-空气缓冲 ACM20*50 ACM25*50 ACM32*50 ACM32*600 ACM40*300 ACC20*50
迷你气缸-空气缓冲 ACM20*75 ACM25*75 ACM32*75 ACM32*650 ACM40*350 ACC20*75
迷你气缸-空气缓冲 ACM20*100 ACM25*100 ACM32*100 ACM32*700 ACM40*400 ACC20*100
迷你气缸-空气缓冲 ACM20*125 ACM25*125 ACM32*125 ACM32*750 ACM40*450 ACC20*125
迷你气缸-空气缓冲 ACM20*150 ACM25*150 ACM32*150 ACM32*800 ACM40*500 ACC20*150
迷你气缸-空气缓冲 ACM20*175 ACM25*175 ACM32*175 ACM40*25 ACM40*550 ACC20*175
迷你气缸-空气缓冲 ACM20*200 ACM25*200 ACM32*200 ACM40*50 ACM40*600 ACC20*200
迷你气缸-橡胶缓冲 ACM20*250 ACM25*250 ACM32*250 ACM40*75 ACM40*650 ACC20*250
迷你气缸-橡胶缓冲 ACM20*300 ACM25*300 ACM32*300 ACM40*100 ACM40*700 ACC20*300
迷你气缸-橡胶缓冲 ACM20*350 ACM25*350 ACM32*350 ACM40*125 ACM40*750 ACC20*350
迷你气缸-橡胶缓冲 ACM20*400 ACM25*400 ACM32*400 ACM40*150 ACM40*800 ACC20*400
迷你气缸-橡胶缓冲 ACM20*450 ACM25*450 ACM32*450 ACM40*175 ACME40*250 ACC20*450
迷你气缸-橡胶缓冲 ACM20*500 ACM25*500 ACM32*500 ACM40*200 ACME40*300 ACC20*500
迷你气缸-橡胶缓冲 ACME20*25 ACME25*25 ACME32*25 ACME32*550 ACME40*350 ACC25*25
迷你气缸-橡胶缓冲 ACME20*50 ACME25*50 ACME32*50 ACME32*600 ACME40*400 ACC25*50
迷你气缸-橡胶缓冲 ACME20*75 ACME25*75 ACME32*75 ACME32*650 ACME40*450 ACC25*75
迷你气缸-橡胶缓冲 ACME20*100 ACME25*100 ACME32*100 ACME32*700 ACME40*500 ACC25*100
迷你气缸-橡胶缓冲 ACME20*125 ACME25*125 ACME32*125 ACME32*750 ACME40*550 ACC25*125
迷你气缸-橡胶缓冲 ACME20*150 ACME25*150 ACME32*150 ACME32*800 ACME40*600 ACC25*150
迷你气缸-橡胶缓冲 ACME20*175 ACME25*175 ACME32*175 ACME40*25 ACME40*650 ACC25*175
迷你气缸-橡胶缓冲 ACME20*200 ACME25*200 ACME32*200 ACME40*50 ACME40*700 ACC25*200
迷你气缸-橡胶缓冲 ACME20*250 ACME25*250 ACME32*250 ACME40*75 ACME40*750 ACC25*250
迷你气缸-橡胶缓冲 ACME20*300 ACME25*300 ACME32*300 ACME40*100 ACME40*800 ACC25*300
迷你气缸-橡胶缓冲 ACME20*350 ACME25*350 ACME32*350 ACME40*125 ACCE20*175 ACC25*350
迷你气缸-橡胶缓冲 ACME20*400 ACME25*400 ACME32*400 ACME40*150 ACCE20*200 ACC25*400
迷你气缸-橡胶缓冲 ACME20*450 ACME25*450 ACME32*450 ACME40*175 ACCE20*250 ACC25*450
迷你气缸-橡胶缓冲 ACME20*500 ACME25*500 ACME32*500 ACME40*200 ACCE20*300 ACC25*500
迷你气缸-橡胶缓冲-后吊型 ACC32*25 ACC40*75 ACCE25*200 ACCE40*175 ACCE20*350 ACCE32*500
迷你气缸-橡胶缓冲-后吊型 ACC32*50 ACC40*100 ACCE25*250 ACCE40*200 ACCE20*400 ACCE32*550
迷你气缸-橡胶缓冲-后吊型 ACC32*75 ACC40*125 ACCE25*300 ACCE40*250 ACCE20*450 ACCE32*600
迷你气缸-橡胶缓冲-后吊型 ACC32*100 ACC40*150 ACCE25*350 ACCE40*300 ACCE20*500 ACCE32*650
迷你气缸-橡胶缓冲-后吊型 ACC32*125 ACC40*175 ACCE25*400 ACCE40*350 ACCE25*25 ACCE32*700
迷你气缸-橡胶缓冲-后吊型 ACC32*150 ACC40*200 ACCE25*450 ACCE40*400 ACCE25*50 ACCE32*750
迷你气缸-空气缓冲 ACC32*175 ACC40*250 ACCE25*500 ACCE40*450 ACCE25*75 ACCE32*800
迷你气缸-空气缓冲 ACC32*200 ACC40*300 ACCE32*25 ACCE40*500 ACCE25*100 ACCE40*25
迷你气缸-空气缓冲 ACC32*250 ACC40*350 ACCE32*50 ACCE40*550 ACCE25*125 ACCE40*50
迷你气缸-空气缓冲 ACC32*300 ACC40*400 ACCE32*75 ACCE40*600 ACCE25*150 ACCE40*75
迷你气缸-空气缓冲 ACC32*350 ACC40*450 ACCE32*100 ACCE40*650 ACCE25*175 ACCE40*100
迷你气缸-空气缓冲 ACC32*400 ACC40*500 ACCE32*125 ACCE40*700 ACC40*800 ACCE40*125
迷你气缸-空气缓冲 ACC32*450 ACC40*550 ACCE32*150 ACCE40*750 ACCE20*25 ACCE40*150
迷你气缸-空气缓冲 ACC32*500 ACC40*600 ACCE32*175 ACCE40*800 ACCE20*50 ACC32*750
迷你气缸-空气缓冲 ACC32*550 ACC40*650 ACCE32*200 ACCE32*350 ACCE20*75 ACC32*800
迷你气缸-空气缓冲 ACC32*600 ACC40*700 ACCE32*250 ACCE32*400 ACCE20*100 ACC40*25
迷你气缸-空气缓冲 ACC32*650 ACC40*750 ACCE32*300 ACCE32*450 ACCE20*125 ACC40*50
迷你气缸-空气缓冲 ACC32*700 ACCE20*150

专业制造、专业服务，KUNAG库纳格为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是KUNAG永恒的主题。库纳格严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

守信合同，保证及时供货，随时保持与客户联系。

对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

KUNAG产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。

产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。

对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高嘉德的服务质量。
