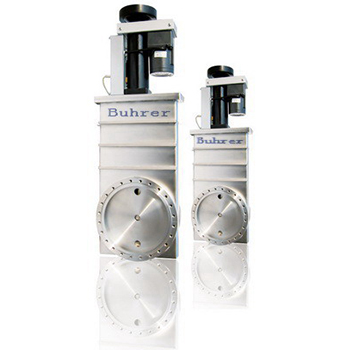

产品名称： 进口真空电动插板阀 产品型号：
驱动方式： 电动,气动,手动 连接形式： 法兰
结构形式： 加强筋 密封结构： 氟橡胶,PTFE,RPP
压力范围： 1.6MPa-6.4MPa 公称通径： DN63-400
常用材质： 碳钢,304,316,钛合金钢等
产品简介
布雷尔生产的进口真空电动插板阀，驱动方式可选用电动,气动,手动，连接方式可选用法兰，结构形式可选用加强筋，密封结构可选用氟橡胶,PTFE,RPP，压力范围PN1.6MPa-6.4MPa，公称通径为DN63-400mm，材质可选用碳钢,304,316,钛合金钢等。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。
产品详情
本系列进口真空电动插板阀为电动驱动方式,在结构设计上合理,在外形上美观,并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点,能广泛应用于超高真空设备中。阀门是以电机传动力矩为动力,通过传动杆推（拉）动连杆机构,带着驱动体沿轴向运动,驱动体通过摆杆或钢珠与阀板连接,完成阀板开启及关闭动作。阀门的介质为空气及非腐蚀性气体。
进口真空电动插板阀 特点
轴封为波纹管密封，其它密封件为氟橡胶，无润滑剂设计；
阀体采用不锈钢内部焊接，漏率小；
阀体采用加强筋结构，体积小、重量轻，外形美观；
采用双导轨轴承滚轮机构，运动平稳；
阀板内整体式结构，支撑力均匀。
主要性能指标：
适用范围：1×10-7Pa～1.2×105Pa
打开时插板上的压差：≤3×103Pa任意方向
阀体和阀座漏率： <1.3×10-7Pa·L·s-1
建议首次维修前循环次数：10，000次
阀体烘烤温度：打开时≤200℃；关闭时≤150℃
安装位置：任意
电源：DN 63~250为交流220V 50Hz，25W或
交流380V 50 Hz，25W
DN 320~400为交流220V 50Hz，40W或交流380V 50 Hz，40W
（除了上述规格外，特殊规格可定做）
阀门开启或关闭时间
-电动驱动：DN 63~250 ≤50s；DN 320~400 ≤70s
阀门位置指示
-电动驱动：带有启闭位置指示开关（微动开关）
