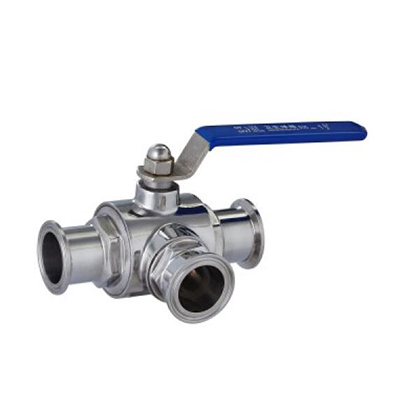

三通手动球阀T型接口快装焊接

口径范围：DN15~DN100
接口类型：焊接卡箍
阀体材质：不锈钢304,316L
设计标准：ISO5211 .ISO2037-92
产品描述：专注微流体控制技术及元器件的研发、生产、定制和系统集成，公司产品主要包括两通电磁阀、三通电磁阀、常开电磁阀、喷码机电磁阀、喷绘机电磁阀、医疗环保电磁阀、微型夹管阀、微型隔膜阀、耐高温强腐蚀电磁阀、比例电磁阀、调节阀、球阀、蝶阀、开关阀、角座阀、截止阀、换向阀、单向阀、止回阀、呼吸阀、安全阀、取样阀、智能仪器仪表、芯片及接头配件等。
在线订购

产品描述服务承诺订货流程温馨提示

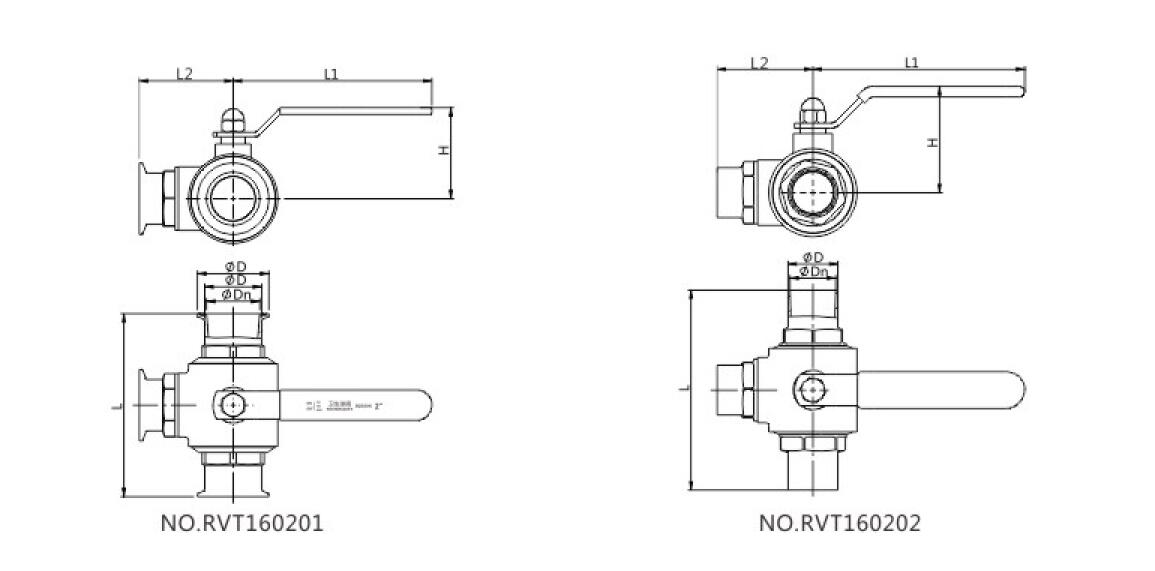

尺寸表：

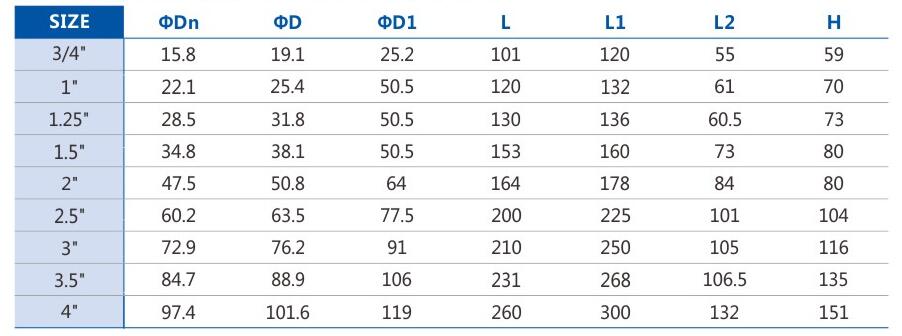

3A 快装/焊接三通手动球阀参数表：

DIN 快装/焊接三通手动球阀参数表：

产品应用：

三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L三通球阀型中能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。三通球阀在管路中主要用来做切断、分配和改变介质的流动方向。

工作方式：

1）L型流道的三通球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封，球芯采用L型流道通孔。主要用于流路的换向。

1）T型流道三通4面阀座球阀，采用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开发。

工作原理：

三通球阀的工作原理是靠旋转阀芯来使阀门开启或关闭。

安装维护注意事项：

1）要留有阀柄旋转的位置。

2）不能用作节流

3）带传动机构的球阀应直立安装。

特点：

1）三通球阀在结构上采用一体化结构。

2）三通球阀分T型和L型，使用寿命长，流通能力大，阻力小。

3）三通球阀按作用式分单作用和双作用两种形式，单作用的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

4）四通阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。

优点：三通球阀在管路中主要用来走切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：

1）流体阻力小，其阻力系数与同长度的管段相等。

2）结构简单，体积小，重量轻。

3）紧密可靠，球阀的密封面材料采用PTFE、密封性好，耐腐蚀性强。

4）操作方便，开闭迅速，从全开到全关只要旋转90度，便于远距离的控制。

5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6）在全开或全闭时，球体或阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
