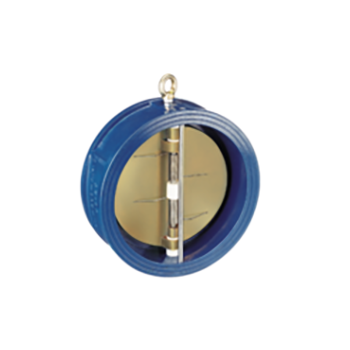

AR-115

TECHNICAL DATA
Nominal diameter: DN 50 – DN 200
Face-to-face: EN 558, Series 51
DN 125 and DN 150:
EN 558 Series 49
Flange accommodation:DIN 2501 PN 6/10/16
ANSI B16.5, Class 150
Top flange: EN ISO 5211
Marking: DIN EN 19
Tightness check: DIN 3230 T3 BO, BN (Leakage Rate 1)
ISO 5208, Category 3
API 598 Table 5
ANSI B 16-104, Class VI
Temperature range: -10 °C to +130 °C (depending on pressure
and material)
Operating pressure: max. 16 bar
Static pressure: max. 10 bar
Shut-off: 6 bar DN 50 – DN 150
4 bar DN 200
Opening as

check valve: <20 mbar

专业制造、专业服务，KUNAG库纳格为你创造更多价值

不断提升服务质量，精益求精，“真诚的服务”是KUNAG永恒的主题。库纳格严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

守信合同，保证及时供货，随时保持与客户联系。

对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

KUNAG产品质保期为自出厂起 12 个月，实行“三包”服务(包退、包换、包修)。

产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。

对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高嘉德的服务质量。

订货流程

座 机 ：021-59718851（AM-8:30 到PM-17:30）

手 机：18918462396（微信同号-24小时服务）

Q   Q：2030185432

邮 箱：kunage@126.com

收到客户采购清单，为客户提供阀门型号选型与报价(价格清单)。

具体商定：交货期、特殊要求等事宜。

订货须知:

客户对产品有特殊要求，须在订货合同中提供以下说明：

（1）结构长度；

（2）连接形式；

（3）公称直径、全通径、缩径、管道尺寸；

（4）运用介质及温度、压力范围；

（5）实验、检验标准及其他要求；

（6）本场可根据客户特殊要求配置各类驱动装置；

如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
