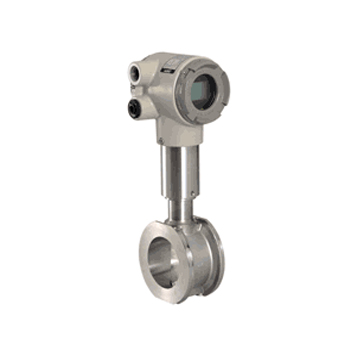

感热式涡流流量计通过使用本公司独自开发的热式流速传感器检测卡尔曼漩涡，实现了100:1的检测范围。
此外，通过把温度压力补偿机构一体化，可不需在外部进行温度压力补偿，从而大幅降低了成本。
适用于生产工序、实验装置等使用的燃料气体・各种工业气体・工厂空气的流量管理或各楼宇使用量管理等。
| 型号 | MVF050 | MVF080 | MVF100 | MVF150 | |
|---|---|---|---|---|---|
| 口径 | 50A | 80A | 100A | 150A | |
| 流量量程（质量流量量程因使用压力而异） | 压力0.1MPa时 |
8～428m³/h (normal) |
11～946m³/h (normal) |
15～1457m³/h (normal) |
32～3135m³/h (normal) |
| 压力0.3MPa时 |
9～854m³/h (normal) |
19～1886m³/h (normal) |
30～2904m³/h (normal) |
63～6249m³/h (normal) |
|
| 压力0.5MPa时 |
13～1280m³/h (normal) |
29～2826m³/h (normal) |
44～4352m³/h (normal) |
94～9364m³/h (normal) |
|
| 压力0.7MPa时 |
18～1706m³/h (normal) |
38～3765m³/h (normal) |
58～5799m³/h (normal) |
125～12478m³/h (normal) |
|
| 压力0.98MPa时 |
23～2302m³/h (normal) |
51～5081m³/h (normal) |
79～7825m³/h (normal) |
169～16838m³/h (normal) |
|
| 对应气体种类 |
空气、氮气、氩气、氧气（请选择带禁油处理的型号）、二氧化碳、城市煤气13A、甲烷、丙烷、丁烷 其它不活性其它及各种混合气体在爆炸极限范围外的气体 |
||||
| 体积流量精度 |
14m³/h以时上 ±2%RD |
20m³/h以上时 ±2%RD |
29m³/h以上时 ±2%RD |
52m³/h以上时 ±2%RD |
|
| 空气的场合、在23°C、0.5MPa时的体积流量。因使用压力和流量区域而异。 | |||||
| 温压补偿后的精度 | 压力0.5MPa时、75m³/h(normal)时±3.3%RD | 压力0.5MPa时、110m³/h(normal)时±3.3%RD | 压力0.5MPa时、157m³/ h(normal)时±3.3%RD | 压力0.5MPa时、287m³/h(normal)时±3.3%RD | |
| 因使用压力和流量区域而异。由于压力传感器是表压传感器，所以不含大气压变化的误差。 | |||||
| 最小测量流量（压力0.1MPa时） | 8m³/h(normal) | 11m³/h(normal) | 15m³/h(normal) | 32m³/h(normal) | |
| 使用压力范围 |
型号：MVF***1CU*011**00 ： 0～0.1MPa（±2%FS @23°C） 型号：MVF***3CU*011**00 ： 0～0.3MPa（±2%FS @23°C） 型号：MVF***0CU*011**00 ： 0～1.0MPa（±1%FS @23°C） |
||||
| 连接 | 夹接 | ||||
| 电源 | DC24V | ||||
| 质量(kg) | 6.3 | 6.6 | 9 | 17 | |
