主要规格
口径：1～40英寸
额定压力：JIS2K～40K、JPI150～600、ANSI150～600
温度范围：-60～350°C
材料：铸铁、碳钢、不锈钢等
操作器：空气式薄膜、活塞气缸
附件：阀门定位器、限位开关、电磁阀等
详见各型号的规格书。

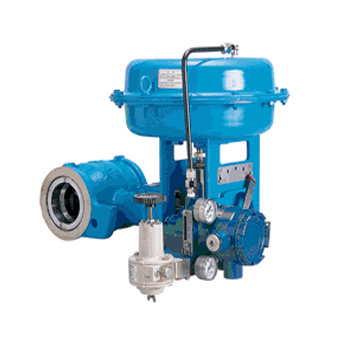

VFR型

特长：

1. 比球阀有更大的阀容量

2. 宽可调比（100:1）

3. 适合于泥浆流体无障害物的直通构造

4. 装有抗空化板可提高耐气蚀性、低噪音性

5. 软座（VI级)

6. 可适用与VOC（挥发性有机化合物）的Fugitive Emission规定适合的填料规格

VBL,VBM,VBH,VBS型

特长：

1. 比球阀有更大的阀容量

2. 软座（VI级（仅VBS）)

AMT,HDT型

是对流体进行分割或混合的三通阀。AMT型可用于分割或混合。HDT型是分割专用的三通阀。主要安装在热交换器上进行温度控制。

构造图
阀形式	偏心旋转型调节阀 (FloWing™)	偏心旋转型调节阀 (FloWing™)
型号	VFR型	VFR型
连接口径	1B～4B	6B～12B
额定压力	JIS10K、20K、30K*、40K* ANSI(JPI)150、300、600* *连接口径 2B以下	JIS10K、 20K ANSI(JPI) 150、 300
连接形式	对夹 法兰: RF	对夹 法兰: RF
本体材料	SCPH2 SCS13A/14A	SCPH2 SCS13A/14A
阀内件材料	SCS24 SCS14、司太莱堆焊	SCS14、 司太莱堆焊
使用温度范围	-60～+350°C	-60～+350°C
阀座泄漏性能	IV级	IV级
Cv值范围	5.6～250	240～1900
可调比	100:1	100:1
特长、用途	大范围流量控制的过程粉体・高粘性服务	大范围流量控制的过程粉体・高粘性服务
选项	耐气蚀・降低噪音用抗空化板	高差压服务 耐气蚀・降低噪音用抗空化板
规格书No.	SS4-VFR110-0100	SS4-VFR110-0120

构造图
阀形式	三通调节阀	分离型三通调节阀
型号	AMT型	HDT型
连接口径	1B～6B	3B～6B
额定压力	JIS10K～30K ANSI(JPI) 150、300	JIS10K、20K ANSI(JPI) 150、300
连接形式	法兰: RF、FF	法兰: RF、FF
本体材料	SCPH2、SCS13A/14A	SCPH2、SCS13A/14A
阀内件材料	SUS316、SUS316L、司太莱堆焊	SUS316、SUS316L、司太莱堆焊
使用温度范围	-17～+350°C	0～+425°C
阀座泄漏性能	IV级	IV级
Cv值范围	6.3～360	70～270
可调比	30:1	30:1
特长、用途	2流体的混合 低压流体分割成2方向	流体分割成2方向
选项	-	-
规格书No.	SS4-AMT100-0100	SS4-HDT110-0100
