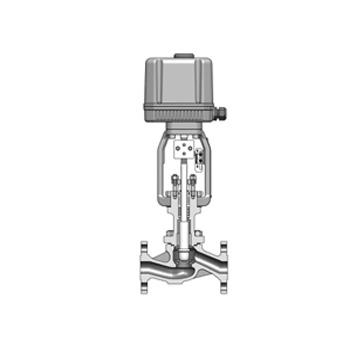

主要规格
口径：1/2～8英寸
额定压力：JIS10K～40K、JPI150～600、ANSI150～600
温度范围：-196～450°C
材料：碳钢、Cr-Mo钢、不锈钢等
操作器：电动马达
详见各型号的规格书。

提供多种材料规格

提供水、蒸汽、燃料油等一般用途使用的碳钢、腐蚀性流体控制时必须的高腐蚀性不锈钢、树脂材料等本体材料的产品。

不需控制用气源

可用于没有控制用气源的各种装置、空调设备。

防滴构造

相当于NEMA4X, IP65的防滴构造。

马达保护机构

内置有防止马达烧损用的热保护器。

运行状态的监视

4-20mA模拟标准信号、接点信号、电阻输出的反馈。

优异的阀座泄漏性能

软座（VI级)。

优异的防止外部泄漏性能

阀杆上可附加波纹管密封。这方面的需求增加，可适用于近年来需求不断增加的与VOC（挥发性有机化合物）的Fugitive Emission规定符合的填料规格。

高控制性

具有宽广的可调比。

构造图
阀形式	NEW10-III单座调节阀	顶导向性单座调节阀	小口径单座调节阀
型号	ACT型	AGVB/ AGVM型	HLS型
连接口径	1/2B ～ 3B	1/2B ～ 2B	1/2B ～ 1B
额定压力	JIS10K	AGVB: JIS10K、 ANSI(JPI) 150 AGVM: JIS16K～30K、 ANSI(JPI) 300	JIS10K ～ 30K ANSI(JPI) 150 ～ 600
连接形式	法兰: RF	法兰: RF、 FF 焊接: SW、 BW	法兰: RF、 FF、 RJ 焊接: SW、 BW
本体材料	SCPH2 SCS13A	SCPH2 SCS13A/14A	SCPH2/21/61 SCS13A/14A/16A/19A
阀内件材料	SUS316、 司太莱堆焊	SUS440C SUS316、 司太莱堆焊 SUS316L、 司太莱堆焊	SUS440C SUS316、 司太莱堆焊 SUS316L、 司太莱堆焊 SUS329J1
使用温度范围	0 ～+ 200°C	- 196 ～+ 400°C	- 196 ～+ 566°C
阀座泄漏性能	IV级、 VI级	IV级、 VI级	IV级、 VI级
Cv值范围	0.4 ～ 100	0.1 ～ 50	0.01 ～ 14
可调比	20:1 ～ 50:1	20:1 ～ 50:1( 可选75:1)	20:1 ～ 50:1( 可选75:1)
特长、用途	低压・小口径管路的饱和蒸汽	小口径管路的饱和蒸汽、冷温水等的流量控制	小口径管路的饱和蒸汽、冷温水等的流量控制
选项	-	低泄漏密封系统	耐压防爆操作器（请咨询）
规格书No.	-	-	-

构造图
阀形式	顶导向性单座调节阀	压力平衡型套筒调节阀
型号	HTS型	HCB型
连接口径	1-1/2B ～ 8B	1-1/2B ～ 8B
额定压力	JIS10K ～ 30K ANSI(JPI) 150 ～ 600	JIS10K ～ 40K ANSI(JPI) 150 ～ 600
连接形式	法兰: RF、 FF、 RJ 焊接: SW、 BW	法兰: RF、 FF、 RJ 焊接: SW、 BW
本体材料	SCPH2/21/61 SCS13A/14A/16A/19A	SCPH2/21/61 SCS13A/14A/16A/19A
阀内件材料	SUS440C SUS316、 司太莱堆焊 SUS316L、 司太莱堆焊 SUS329J1	SCS24 SCS14、 司太莱堆焊、 超硬渗透处理
使用温度范围	- 196 ～+ 566°C	- 196 ～+ 566°C
阀座泄漏性能	IV级、 VI级	II级、 III级、 VI级
Cv值范围	10 ～ 700	11 ～ 850
可调比	50:1( 可选75:1)	50:1( 可选75:1)
特长、用途	小口径管路的饱和蒸汽、冷温水等的流量控制	高差压・小中口径管路的饱和蒸汽、冷温水等的流量控制
选项	耐压防爆操作器（请咨询）	耐压防爆操作器（请咨询）
规格书No.	-	-
