电磁阀的密封与流量检测计算
电磁阀的密封综述与流量检测计算
一: 流体电磁阀常用的密封材料综述
在工业自动化产品中,电磁阀密封材料在不同的应用场所,静态和动态情形下使用应保守选取,有关数据供参考。
1:丁腈橡胶 (NBR)
主要用于电磁阀的静密封如O形圈,动铁芯密封和电磁阀的膜片,膜片根据流量通径的大小,有的阀内置金属件密封包裹,以增强寿命,如SLP系列电磁阀,有的采用金属压板,也增加膜片的寿命,如ZS系列电磁阀。丁腈橡胶一般用于大多数的气体、水液、轻油等介质,介质温度在-18 °C ~ 80 °C ;
2:三元乙丙橡胶 (EPDM )
主要用于NBR密封介质及温度范围以上的场所、食品级电磁阀(NSF认证电磁阀,一般使用符合标准的EPDM密封材料),低压力蒸汽管路中的电磁阀等上面使用,同样适用于大多数的气体、水液等,因此如先导式SLP和直动式ZS系列电磁阀中都在采用此密封件,介质温度一般在-20°C ~ 139 °C 可以使用。
3:氟橡胶(VITON )
主要用于NBR EPDM不能应用的介质中,可用于更多的气体、水液、汽油、溶剂中,VITON具有比NBR EPDM更好的防腐性,但价格高于以上密封材料。在活塞密封和O形密封中,经常会用VITON密封件,如SLA电磁阀系列中,也同样适用于膜片式
不锈钢电磁阀
如ZS、SLP等系列中,但适应不同介质的工况,介质温度一般在-20°C ~ 169 °C 可以使用。
4:
聚四氟乙烯
(TEFLON )
几乎可以适用于所有的流体,但因其质硬具有”冷流动”特点,作为动态密封时,特别在气体介质下工作,容易产生泄漏现象,价格相对高,高温高压下密封良好。一般高压
高温电磁阀
如SMG、SLG、 SLA等电磁阀系列中得到广泛应用;介质温度一般在-180°C ~ 200 °C 可以使用。
5: 电磁阀在介质、压力、温度、流量等各种工作条件下,会有更多的密封材料得以应用,如PP 、PEEK、 甚至宝石类的材料进行密封。
二:流体电磁阀的流量检测及计算
电磁阀需要做型式试验时,测量其流量,并告诉用户流量系数:CV 值 ,在三力信工业流体电磁阀的测试系统中,有流量
仪表
对电磁阀进行计量,一般可以用水为介质,在1.0 3.0 5.0 kgf/cm²工作压力(差)下,测量出此阀的流量,然后编制流量表,被测电磁阀的流量,计算出CV 值 ,根据CV 值 可以计算所有符合额定工作压力下的各种流量参数。

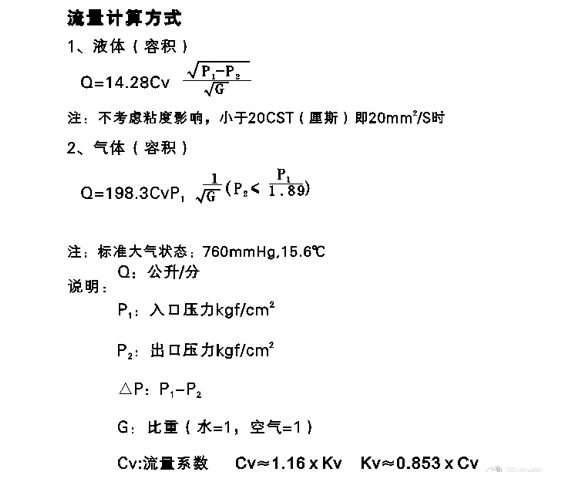

具体计算方式如下:
