角型调节阀是流体的入口与出口的中心线呈垂直交叉的构造。一般入口在旁边、出口在下部。
采用这种构造，可使粘度大的流体、含固形物的流体等、一般被称为泥浆的流体容易通过阀内，适合于这些流体的控制。另外，由于可防止因流体的气蚀或闪蒸引起阀体的损伤，所以适合于会产生这些条件的流体。
是为了解决采用通用阀对应困难的课题而采用的阀形式。所以作为特殊品对应，可把陶瓷或超硬合金等各种材料用于内阀或其周围的部品。

主要规格
口径：3/4～6英寸（大于该尺寸口径的产品的制造，请单独协商）
额定压力：JIS10K～40K、JPI150～2500、ANSI150～2500
温度范围：0～425°C
材料：碳钢、Cr-Mo钢、不锈钢等
操作器：空气式薄膜、活塞气缸、电动马达
附件：阀门定位器、限位开关、电磁阀等
详见各型号的规格书。

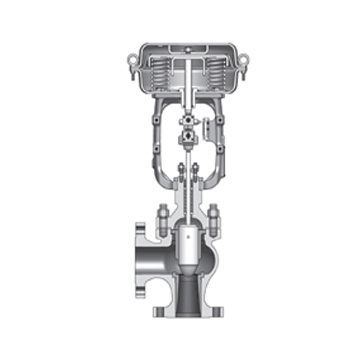

构造图
阀形式	文氏喉管型角形调节阀	高压角型调节阀	笼式高压角型调节阀
型号	HAV型	HAH型	HAL型
连接口径	1B～6B	3/4B～1-1/2B	3/4B～1-1/2B
额定压力	JIS10K～40K ANSI(JPI) 150～600	ANSI 2500	ANSI(JPI) 900～2500
连接形式	法兰: RF、 FF、 RJ	法兰: RF、 RJ	法兰: RF、 RJ
本体材料	SCPH2/21 SCS13A/14A	SF440A SUSF304/316	SF440A SUSF304/316
阀内件材料	SUS440C SUS316、司太莱堆焊 SUS316L、司太莱堆焊	SUS440C SUS316 司太莱堆焊	SUS440C
使用温度范围	-50～425°C	0～+425°C	0～+425°C
阀座泄漏性能	IV级	IV级	IV级
Cv值范围	1～395	0.33～9	0.33～9
可调比	50:1(可选75:1)	30:1(可选50:1)	30:1(可选50:1)
特长、用途	泥浆、高粘性、冲洗服务	高温・高压的磨耗服务	笼式构造防止因气蚀造成阀座泄漏性能降低
选项	波纹管密封、蒸汽夹套	-	波纹管密封、蒸汽夹套
规格书No.	-	-	-

构造图
阀形式	陶瓷内阀件角型调节阀	超高压角型阀
型号	HAF型	VAU型
连接口径	1B～4B	指定
额定压力	IS10K～40K ANSI(JPI) 150～600	最高压力:343MPa
连接形式	法兰: RF、 FF、 RJ	指定
本体材料	SCPH2/21 SCS13A/14A	SUS630
阀内件材料	赛隆陶瓷、炭化硅陶瓷	实心司太莱
使用温度范围	0～+425°C	0～+100°C
阀座泄漏性能	IV级	IV级
Cv值范围	4～175	0.003～0.006(ON-OFF用0.062)
可调比	30:01:00	-
特长、用途	阀芯特性部陶瓷构造硬质泥浆服务	高压聚乙烯工厂的超高压、微小流量控制
选项	-	-
规格书No.	-	-
