智能阀门定位器 Azbil销售_阿自倍尔

主要规格

700系列

通信协议：HART协议、FOUNDATION现场总线
双作用导向装备（单作用操作器用于1个输出）
一体型

300系列

通信协议：HART协议、SFN
单作用导向装备（双作用操作器中追加换向继电器）
一体型

200系列

通信协议：HART协议、SFN
单作用导向装备（双作用操作器中追加了换向继电器）
分离型（定位器本体与开度检测器分离）

SVX型

通信协议：HART协议、SFN
一体型双作用换向继电器装备
一体型

智能ESD设备 700系列

通信协议：HART
双作用导向装备（单作用操作器中只使用1输出）
一体型

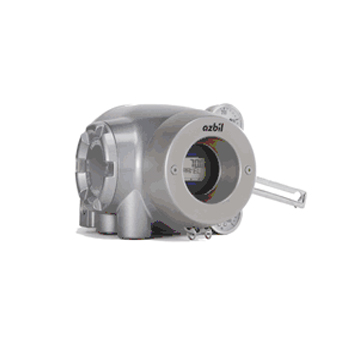

700系列

可在机器正面处于爆炸性环境中使用、备有LCD和按钮方式的本地用户接口。
从该接口可执行自动调整程序（自动设定）、机器设备确认、各种变量显示等。
可通过EDDL,DTM,PLUG-IN Valstaff与机器管理系统进行整合。
备有根据供给空气压力、输出空气压力1、输出空气压力2、内置检测喷嘴背压的压力传感器而获得的信息并进行处理的调节阀诊断算法功能块。

300系列

机器上部、防爆容器外备有防滴构造的电磁开关，可执行自动调整程序（自动设定）、手动量程调整等。
可通过EDDL,DTM,PLUG-IN Valstaff与机器管理系统进行整合。
备有调节阀诊断算法功能块。

200系列

开度检测器设定在调节阀操作器上、阀门定位器本体部设置在2英寸管等上。
开度检测器可设置在加速度10G、频率2000Hz的严重振动环境或环境温度80°C的高温环境下。
这样可使产品寿命得以长期化、提高维护的安全性、作业性。
其它特长与300系列相同。

SVX型

是专用于蝶阀、球阀等转动阀而设计的智能阀门定位器。
适合与齿条式齿轮方式、曲柄轴方式等转动阀用操作器进行组合。
通过机壳内部的按钮操作可执行自动调整程序（自动设定）、手动量程调整等。
可通过EDDL,DTM,PLUG-IN Valstaff与机器管理系统进行整合。
备有调节阀诊断算法功能块。

智能ESD设备 700系列

对应安全控制系统（SIS）、符合IEC61508规格、取得了SIL2和SIL3的认证。
在机器正面装备有可在爆炸性环境下使用的LCD和按钮方式的本地用户接口、
从此处不仅可执行自动调整程序（自动设定）和机器状态确认，还可启动PST（局部行程测试）功能。
可对应与电磁阀并用的场合（4－20mA）或代替电磁阀进行ON/OFF控制使用的场合（0/24VDC）等各种的输入型号。
可与EDDL、DTM、基于PLUG-IN Valstaff的机器管理系统进行整合。
还搭载有从供给空气压力、输出空气压1、输出空气压2、内置检测喷嘴背压的压力传感器获取信息并运用的调整阀诊断算法块。

构造图
形式	智能阀门定位器700系列	智能阀门定位器300系列
型号	AVP7□□型	AVP3□□型
输入信号	4 ～ 20 mADC（HART 对应） FOUNDATION现场总线	4 ～ 20 mADC、分程范围可任意设定
行程范围	10 ～ 100 mm（直动型）、～90度（旋转型）	10 ～ 100 mm（直动型）、～90度（旋转型）
供给空气压	140 ～ 700 kPa	140 ～ 700 kPa
环境温度范围	- 40 ～+ 80°C	- 40 ～+ 80°C
规格书No.	-	SS4-AVP300-0100 SS4-AVP302-0100
特长	双作用型（单作用型也可）备有自动设定（自动调整功能）备有Valve signeture、不响应功能备有LUI（本地用户接口）备有调节阀诊断功能开度变送功能	单作用型和双作用型备有自动设定（自动调整功能） HART对应备有开度变送功能 1种机型对应大范围的调节阀简单的零点・量程调整高耐振性

构造图
形式	智能阀门定位器200系列	旋转阀专用智能阀门定位器
型号	AVP2□□型	SVX型
输入信号	4 ～ 20 mADC、分程范围可任意设定	4 ～ 20 mADC、分程范围可任意设定
行程范围	10 ～ 100 mm（直动型）、～90度（旋转型）	～ 90 度（旋转型）
供给空气压	140 ～ 700 kPa	140 ～ 700 kPa
环境温度范围	- 40 ～+ 80°C	- 40 ～+ 80°C
规格书No.	SS4-AVP202-0100 SS4-AVP200-0100	SS4-SVX100-0100
特长	高耐振动性能改善了设置在高处、高温环境等阀的维护性最适合I/P转换器与P/P定位器的成套更新	双作用型（单作用型也可） HART对应备有自动设定（自动调整功能）简单安装＊球阀或蝶阀等的气缸操作器用

构造图
形式	智能 ESD 设备 700系列
型号	AVP77□/78□/79□型
输入信号	对应4～20mADC、0～20mADC、0/24VDC、HART
行程范围	10～100㎜（直动型）、～90度（旋转型）
供给空气压	140～700kPa
环境温度范围	-40～+80°C
规格书No.	-
特长	取得安全规格 SIL2,SIL3认证备有PST（局部行程测试）备有自动设定（自动调整功能）备有LUI（本地用户接口）备有故障输出（模拟输出或接点输出）功能
